首页 > 产品展示 > 供热系列 > 　数显流量压差阀(2)　Products

  • 数显流量压差阀(2)

  • -点击:次

    • 一、恒定被控用户压差，消除外网压力波动

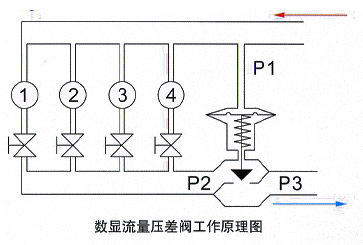

    工作原理：（如右图所示）当管路中供水压力P1增大，则供回水压差P1-P3增大，感压膜带动阀瓣下移，关小阀口，使P2增大，从而维持P1-P2（施加于被控环路的压差）恒定；反之，供水压力P1减小，则感压膜带动阀瓣上移，P2减小，使P1-P2恒定不变。
    流量数据随用随取，避免显示器在恶劣环境下工作，延长显示器使用寿命。

    二、支持用户内部自主调节
    工作原理：（如右图所示）若P1-P2不变，环路内部阻力发生变化，比如支路①关断，在这个瞬间P2减小，P1-P2增大，感压膜受力平衡被打破，阀瓣下移，关小阀口，从而使P2又回升到原来的大小，即P1-P2不变。对于支路②来讲，其流量G=KV（P1-P2），在支路①关断前和关断后，其开度KV不变，P1-P2由压差阀恒定不变，则流量G不变，所以被控环路内部某一支路流量变化，不会影响其它支路。
    数显压差控制阀无论是管路中压力出现波动，还是被控系统内部阻力发生变化，数显压差控制阀均可维持施加于被控对象的压差恒定。

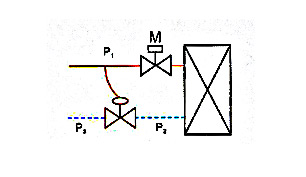

    注△P=1-P2 △P1=P2-P3适用于热力站一次侧（或空
    调器）安装电动调节阀，装自力式压差控制器，形成

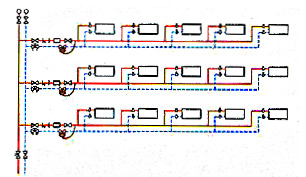

    恒定的压差避免并联站相互干扰。    		 安装在高层或多层建筑中每层供暖或空调分支环路上，确保分支环路压差为定值

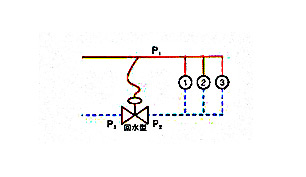

    安装在用户回水管上确保用户压差为恒定值（图中

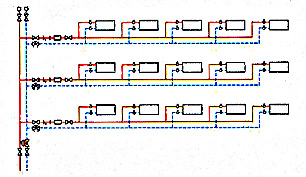

    ①②③为用户系统）    		 安装在多层或高层建筑供暖或空调的立管或单元入口，确保其压差为定值

    材质与寿命：
    阀体—优质灰铸铁
    内件—黄铜、不锈钢
    弹簧—不锈钢
    膜片—三元乙丙
    寿命—十年以上

    调试：
        用平口螺丝刀调节调压器，用增加或减少压差的方法来调节流量。观察流量显示器，调节到所需流量即可；
        如在设定压差下（20Kma）流量偏大可调节用户阀门已达到所需流量。对于管路细或系统阻力大可用增大压差的办法来增大流量。
    规格表：
    规格

    外型尺寸L×H×h(mm)

    		 流量范围(m3/h) 阻力系数 连接方式 重量(Kg)
    DN15 100×117×74 0.2-1 17 丝接 1.5
    DN20 100×117×74 0.2-1 17 丝接 1.5
    DN25 100×119×75 0.5-2 15 丝接 2
    DN32 185×217×113 0.5-4 14 法兰 13
    DN40 185×217×113 1-6 13 法兰 18
    DN50 215×245×127 2-8 12 法兰 20
    DN65 260×293×147 3-12 10 法兰 30
    DN80 290×340×190 5-25 8 法兰 36
    DN100 330×405×200 10-35 7 法兰 56
    DN125 350×440×240 15-50 6 法兰 83
    DN150 400×510×275 20-80 6 法兰 135
    DN200 455×610×360 40-160 5 法兰 230
    DN250 530×750×430 75-300 5 法兰 420
    DN300 610×840×520 100-450 5 法兰 620
    DN350 660×920×545 200-650 4 法兰 820
    DN400 775×1160×720 250-800 4 法兰 1070
    DN450 775×1160×720 300-1000 4 法兰
