首页 > 产品展示 > 供热系列 >  自力式压差控制阀(2) Products
  • 自力式压差控制阀(2)

  • -点击:
  • 自力式压差控制阀安装调试说明:

    1、介质流动方向应与阀体箭头方向一致;
    2、该型阀应安装在回水管上,阀上接导压管,导压管的另一端与供水管连接,建议在导压管供水端安装1/2“球阀,以便启动消除堵塞功能;
    3、在导压管前的供水管上应安装过滤网,避免水质太差造成该阀失去自动调节功能;
    4、供水管和该阀前的回水管应分别装设压力表,便于调节控制压差;
    5、如发现该系统流量过大或过小,可能的原因是管道元件安装时的杂物卡阴在阀塞上,可将1/2"球阀关闭3-5分钟,这时如果是较轻堵塞,即可自动消除,如还不能消除,则要拆开阀门检查消除堵塞物;
    6、控制压差调节方法:逆时针方向调节调压阀杆,观察压差前压力表降低0.01MPa时,控制压差即由设定的0.02MPa增大到0.03MPa,以此类推;
    7、该阀的工作压差为0.02-0.03MPa,如安装后发现其工作压差大于0.3MPa时应在供水管上安装手动调节阀,降低热力入口装置处的供、回水管压差,否则,压差阀可能只在小开度下长期工作,会产生噪音,还会大大降低该阀的使用寿命。
    自力式压差控制阀选型说明:
    按式KV=G/式中(G-M3/h),根据最大流量和可能的最小工作压差计算所需的最大KV值,应小于阀门的最大KV值;根据最小流量和可能的最大工作压差计算所需的最小KV值,应大于阀门的最小KV值,如G=3-10M3/h,△P'最大=200KPa,△P'最小=20KPa,KV最大=10/=25,KV最小=3/=2.12,选择DN50即符合要求,建议尽量不变径选用阀门。

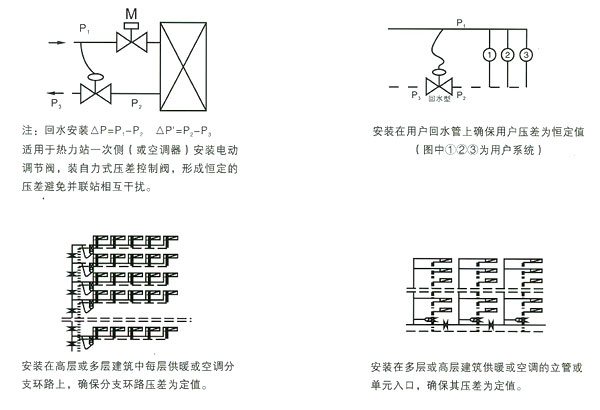

    安装示意图

    自力式压差控制阀技术参数表:

    型号

    公称直径(mm)

    安装方式

    阀长(mm)

    流量系数(KV)

    P=20ka时
    控制流量范围(m3h

    ZYF15-16

    DN15

    螺纹连接

    100

    0.07-5.4

    0.1-1.5

    ZYF20-16

    DN20

    110

    0.07-5.4

    0.1-1.5

    ZYF25-16

    DN25

    125

    0.1-8.5

    0.2-2

    ZYF32-16

    DN32

    法兰连接



    180

    0.3-13.2

    0.5-4

    ZYF40-16

    DN40

    200

    0.5-25

    1-6

    ZYF50-16

    DN50

    203

    0.7-39

    2-10

    ZYF65-16

    DN65

    216

    1.2-58.4

    3-15

    ZYF80-16

    DN80

    241

    1.8-80.4

    5-25

    ZYF100-16

    DN100

    292

    3.0-118

    10-35

    ZYF125-16

    DN125

    330

    8.0-285

    20-80

    ZYF125-16 DN150 356 8.0-285 20-80

    ZYF200-16

    DN200

    495

    10-603

    40-160

    ZYF250-16

    DN250

    622

    20-901

    75-300

    ZYF300-16

    DN300

    698

    25-1390

    100-450

    ZYF350-16

    DN350

    787

    30-1740

    200-650
