400X流量控制阀

400X流量控制阀产品概述:

    400X流量控制阀，是一种采用高精度先导式方式控制流量的多功能阀门。适用于配水管需控制流量和压力的管路中，保持预定流量不变，将过大流量限制在一个预定值，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。该阀一改常规节流阀使用孔板或纯机械地减小流域面积的原理，利用相关导阀，最大限度地减少能量在节流过程中的损失。如遇紧急情况400XA流量控制阀可以完全截止流量，避免损失。控制灵敏度高，安全可靠，调试简便，使用寿命长。

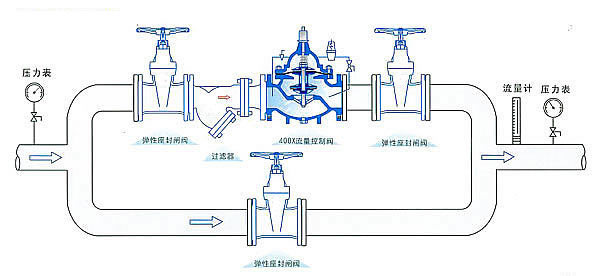

典型安装示意图:

主要外形连接尺寸: 单位：mm

DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 L 150 160 180 200 203 216 241 292 330 356 495 622 689 787 914 978 H1 247 247 247 278 278 298 313 350 365 420 450 470 490 526 570 570 H 342 342 342 395 395 405 430 510 560 585 675 730 760 840 910 910
