消声止回阀

消声止回阀产品介绍:

    消声止回阀适用于给排水管道，阀瓣采用进出口两端中心轴导向，启闭灵活，可水平安装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效地消除水锤，密封性能好，关闭无噪声。它具有体积小、重量轻、流体阻力小，耐疲劳、寿命长等优点。

主要技术参数:

公称压力：1.0 ～1.6NPa

公称通径：40 ～600mm

适用介质：水及弱腐蚀性流体

适用温度：0 ～80 ℃

法兰标准：GB/T 17241.6 GB/T 9113

试验标准：GB/T 13927 AP1598

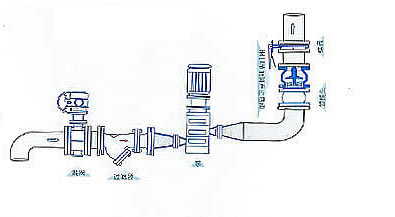

典型安装示意图:

主要零部件材料:

型号 阀体 密封圈 弹簧 H41X-10 铸铁或不锈钢 丁腈橡胶（NBR） 不锈钢丝ICr18Ni9Ti H41X-16 铸铁或不锈钢 丁腈橡胶（NBR） 不锈钢丝ICr18Ni9ssTi

主要外形连接尺寸:  单位：mm

DN 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 L 112 120 130 150 165 190 210 255 310 320 380 405 430 450 510
