电动调节阀,及调节阀概述：

 VB-3000、VB7000系列电动调节阀用于空气调节、热通风、热处理厂的工业和工行业的流体控制。

空调、供暖、通风、生活热水等民用系列及化工、石油冶金和流体自动控制。

材质：铸铁

阀瓣：黄铜

阀杆：1Cr18Ni9

公称压力：1.6Mpa

最大温度：120℃

泄漏量（m3/h）KV值的0.03%

产品特点：

1.执行器选用铸铝支架及塑料外壳，体积小、重量轻。

2.选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能。

3.适合多种控制信号：增量（浮点）、电压（0~10V）、电流（4~20mA）。

4.具有0~10V或4~20mA反馈信号（选配）。

5.传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命。

6.功耗低、输出力大、噪音小。

7.阀体有铸铜、铸铁、球墨铸铁多种材质可供选择，以适合不同工作介质及温度的要求。

8.阀体有螺纹连接和法兰连接两种，安装方便。

9.阀体结构形式有：两通阀（单座）、两通平衡阀（平衡式）、三通合流阀和三通分流阀。

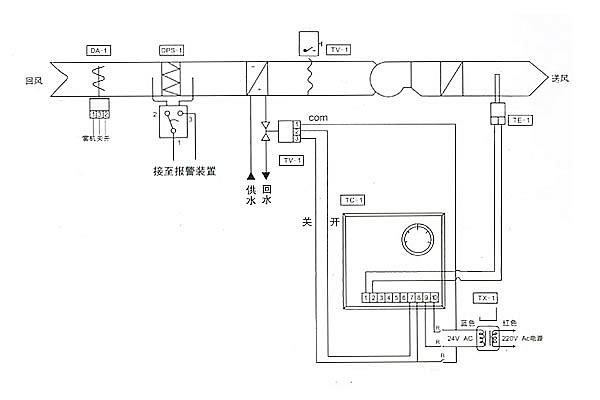

工作原理：

    本系统适用于空调系统的新风机组冬、夏季温度控制。

    由温度传感器TE-1，比例积分温度控制器TC一1和电动两通调节阀TV一1组成送风温度控制系统，安装在送风管道的TE一1把检测到的温度信号传送至TC一1，由TC一1将TE一1的检测值与设定值不断比较，同时不断地输出信号，控制TV一1的开度连接可调。最终使TE一1测量的环境温度保持在设定的温度范围内。

   当盘管后的温度低于某限值时，低温保护开关TS一1切断送电机的电源，从而使新风风阀关闭，防止盘管内的水结冰，涨裂盘管。

代号 型号 说明 TE-1 TSC-8212-103B34 风管式温度传感器 TC-1 TC-8312-11K 比例积分温度控制器 0-80 ℃ TV-1 DZLM 电动调节阀 DA-1 AM24/AM220 风阀驱动器 开/关 DPS-1 P33AB 空气压差 开/关 TX-1 TR40 变压器 220/24VAC 40VA TS-1 A11D 低温断路恒温器，带手动复位按钮 SW-1 --- 远程冬季转换开关
