  • DZLM动态平衡电动调节阀工作原理:

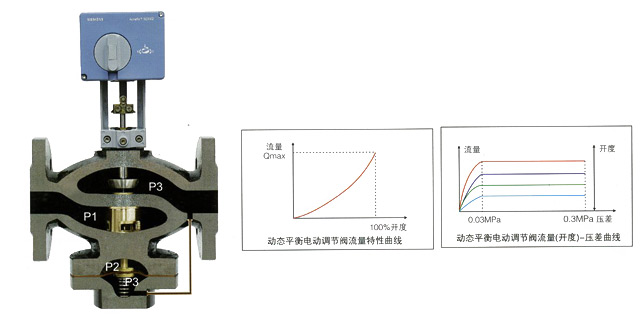

    如图1所示,在系统负荷波动较大的变流量系统中,当系统压力变化时:
    (1)阀门进口P1升高时,P1-P3增大,则通过感压膜的作用使自动平衡阀组关小,使P1-P2增大,从而维持P2-P3的恒定;当进口P1降低时,P1-P3减小,则由弹簧的作用自动平衡阀组开大,使P1-P2减小,维持P2-P3的恒定。
    (2)当电动执行器接受控制信号使阀杆向上或向下运动,使阀塞开大或关小,P2、P3间的开度也随之变化。由于不管系统压差如何变化,P2、P3间的压差(P2--P3)始终不变,因此对应于任一开度位置,其输送的水流量都是一定的。
    电动调节功能:
        电动调节功能是指阀门能根据目标区域温度控制信号的变化自动的调节阀门的开度,从而改变水流量,最终使目标区域的实际温度与设定温度一致。

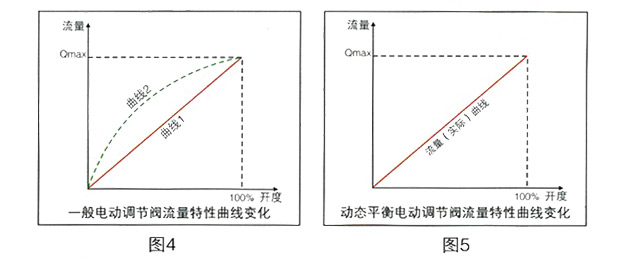

        电动调节功能的好坏在于电动调节阀的流量特性曲线。在空调系统中,常用的电动调节阀的理想流量曲线是直线的或者等百分比的。但是对于一般的电动调节阀,在实际使用过程中由于阀权度较小,使得实际的流量特性曲线是直线型(曲线1),如图4,某电动调节阀理想的流量特性曲线是直线型(曲线1),但是在安装到系统管路上后实际的流量特性曲线接近快开型(曲线2),调节特性变差。
        DZLM动态平衡电动调节阀由于独特的阀体结构,在实际的使用工作中阀权度基本为1,因此其实际的流量特性曲线与理想的流量特性曲线一致(如图5),没有偏离,因此具有优良的电动调节功能。
