  • 自力式旁通压差控制阀

  • -点击:
  • 产品概述

    ZY-4M-16可视型自力式旁通压差控制阀(旁通压差阀)不需任何外来动力,依靠管网自身的压力工作,保持阀门两端的压差相对恒定。广泛用于中央空调集分水器之间,热力泵供回水之间。可有效保持设备不被损坏。可以替代电动旁通压差阀。

    性能与特点

    1.恒定阀门两端及被控系统压差支持用户系统变流量运行;

    2.依靠压差自动工作无须外界动力;

    3.可以直接显示控制压差;

    4.可以直接设定控制压差;

    5.控制压差调节灵敏,操作简单;

    6.介质温度:0 ~ 150℃;

    7.控制压差可调范围:0.05 ~ 0.6MPa;

    8.控制压差误差≤ ±5%。

    用途

    1.常闭型旁通压差控制阀用于燃油、燃气热源供、回水管,中央空调的分、集水器之间,作为一次测定流量,二次侧变流量系统的旁通安装,可有效保护燃油、燃气机组不会因流量过小导致的温度过高而损坏,也可有效的保护冷水机组因流量过小而造成的局部冻结而损坏;

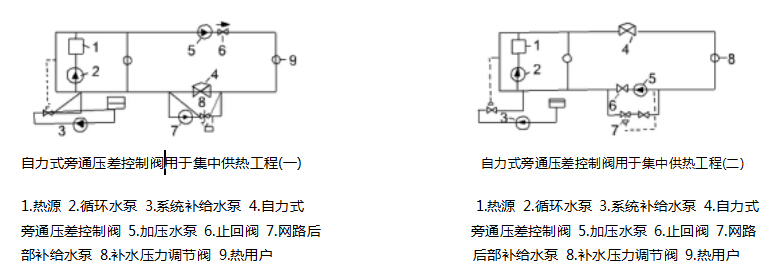

    2.常开型旁通压差控制阀用于高度差较大且热源在高区的集中供热系统,使用时按高度差设定该阀的压差,并在低区回水管适当位置安装减压泵、止回阀,调节阀组成的回水减压装置,通过调节阀来调节并设定回水管压力,这样既可保护高区用户不会出现倒空现象,又可保护低区设备不会因压力过高而损坏。

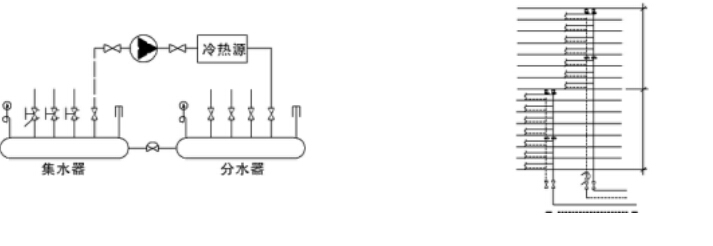

    安装示意图

    适用于分集水器之间旁通管安装保护冷热源                          安装于高区回水管避免高区倒空和水锤



    自力式旁通压差控制阀技术参数表



    型号 公称直径(mm) 阀长(mm) 流量系数(m3/h)
    ZY-4M-16 DN40 200 12

    ZY-4M-16 DN50 230 21

    ZY-4M-16 DN65 290 42

    ZY-4M-16 DN80 310 54

    ZY-4M-16 DN100 350 85

    ZY-4M-16 DN125 400 130

    ZY-4M-16 DN150 480 190

    ZY-4M-16 DN200 492 340

    ZY-4M-16 DN250 622 530

    ZY-4M-16 DN300 698 760

    ZY-4M-16 DN350 787 1040
