恒温控制器(2)

“▲”设定温度加

“▼”设定温度减

制冷制热设定

“Θ”按模式键切换制冷，制热

睡眠功能设定

长按模式键三秒切换至睡眠显示状态。按“▲”确认，按“▼”取消

定时开机、关机时间设定（选配）

定时开机：长按模式键三秒切换至睡眠显示状态后，短按模式键切换至定时开机。按“”向上调定时时间：按“▲”向上调定时时间。调整后，5秒钟后自动确认

定时关机：长按模式键三秒切换至睡眠显示状态后，短按模式键切换至定时关机。按“”向上调定时时间；按“▼”向下调定时时间。调整后，5秒钟后自动确认

时钟时间校对（选 配）

长按模式键三秒切换至睡眠显示状态后，短按模式键切换至时间调整，按“”向上调时间，按“”向下调时间。调整好后，5秒钟后自动确认。

 风速设定：

按风速键切换，高、中、低、自动。

参数设定

在关机状态下，同时按“”和“”3秒，进入参数设定模式。依次按模式键进行参数键式转换，模式1为温度补偿，模式2为P（比例值设定），模式3为（积分值设定）。

房间温度值校正

由于本产品安装位置及房间空气对流因素，需要对系列进行当前房间温度校正或补偿。使温度测试显示值与实际温度相符。

在模式1状态下：

“▲”房间温度加

“▼”房间温度减

补偿温度范围为-9℃~9℃

P值设定

在模式2状态下

“▲”向上调P值

“▼”向下调P值

P值可选择为4℃、6℃、8℃、10℃（默认最佳为10℃）

（3）1值设定

在模式3状态下

“▲”向上调1值

“▼”向下调1值

1值可以选择范围为1秒~59秒（默认值最佳为40秒）

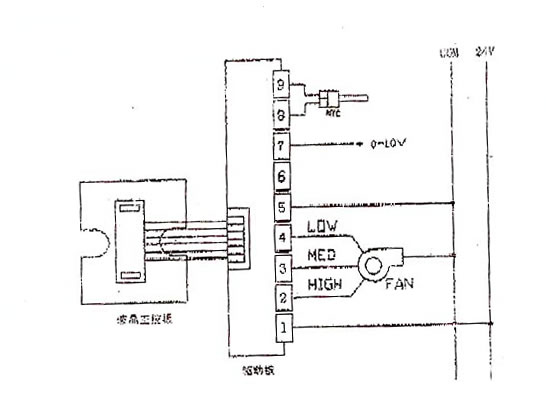

电气接线图：

安装 警告：接线一定按照电气接线图正确接线，切勿将水、泥浆等杂质进入温控器内，否则将会造成器体件损坏。
