1. 自力式压差控制阀的工作原理

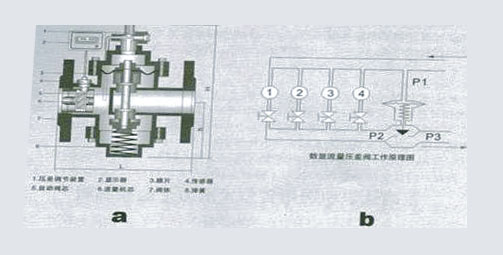

自力式压差控制阀按照安装在供水管上或回水管上，分为供水式和回水式，二者不可互换使用。图2a为回水式结构示意图。图2b为其安装位置示意图。图中P₁ 为通过导压管传至感压膜上部的外网供水压力，P₂为被控环路的回水压力，P₃为外网的回水压力。当外网的供回水压差P₁-P₃增大，则感压膜带动阀瓣下 移，使阀的阻力增大，P₂-P₃增大，从而使P₁-P₂（即施加于被控环路的压差）保持不变；反之P₁-P₃减小，则感压膜带动阀瓣上移，使阀的阻力减小，P₂-P₃减小，从而使P₁-P₃保持不变。当被控环路内部的阻力发生改变，比如某一支路关断，则环路的 总阻力增大，P₁-P₂增大，但随之感压膜的受力平衡被打破，阀瓣下移，阀的阻力增大，又使P₂-P₃增大，P₂又回升到原来的大小，即P₁-P₂不变。 可见无论是外网压力出现波动，还是被控环路内部的阻力发生变化，自力式压差控制阀均可维持施加于被控环路的压差恒定。
